旋转轴,用于同时测量最重要的驱动数据:扭矩、速度、旋转角度和旋转方向。

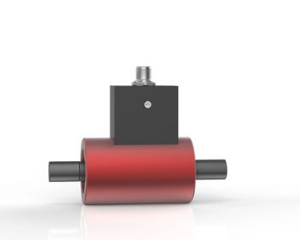

所述DATAFLEX扭矩传感器是扭矩测量装置(也称为扭矩测量轴或扭矩传感器)。
现代驾驶技术及其可变和动态的驾驶员无法想象没有扭矩和速度的精确测量。我们的扭矩传感器DATAFLEX同时测量四个参数:扭矩、速度、扭转角和旋转方向。
扭矩测量是通过结合认可的线应变仪技术和最先进的电子元件进行的。扭矩信号由我们的24位高分辨率扭矩传感器进行非接触式处理,精度达到最终值的0.1%。
此外,测量系统具有用于计算速度的编码器。根据扭矩测量轴的尺寸,它提供两个90°相移信号,分辨率分别为360°、450°和450°。每转720个脉冲。
扭矩传感器,扭矩高达 500 Nm
通过夹紧环毂轻松组装
测量误差 < 最终值的 0.1 %
720 脉冲/转的两通道速度测量
特征
同时计算四个参数:扭矩、速度、旋转角度和旋转方向
0.1%的误差
免维护
集成速度测量
输出信号 ±10 伏
旋转方向信号
24 位数据记录
用于旋转和静止应用
线应变计技术
使用校准证书进行校准
结合双万向节联轴器
